　　1醫院簡介及建設進度

　　

　　2背景分析

　　

　　3建筑設計

　　

　　4景觀設計

　　

　　5工程管理介紹與探討

　　

　　1 醫院簡介及建設進度

　　

　　南方醫科大學附屬南海醫院簡介

　　

　　1、醫院坐落在美麗的珠三角腹地佛山南海，是一所集醫療、預防、科研、教學、康復為一體的綜合三級甲等醫院。

　　

　　2、2018年門診量達 160萬人次、手術1.6萬臺、出院人數5.1萬。

　　

　　醫院發展的一些瓶頸：

　　

　　1、業務用房面積不足；院區總建筑面積僅10萬平方米；

　　

　　2、停車難，交通擁堵。院區僅580個停車位，門口的排隊車輛經常堵塞整個主干道。

　　

　　3、建筑物陳舊，主要的建筑物都是上世紀90年代前建成的。門診樓更是馬萬祺80年代初捐建的。

　　

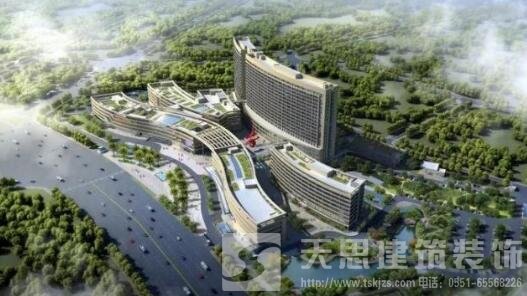

　　新院區簡介

　　

　　新院區項目占地220畝，建筑面積36.5萬平方米，一期建設1500張床位，長期發展為2000張床位，一期投資額21億元。

　　

　　項目遠期規劃是打造成一所立足南海、輻射佛山、面向全省、放眼全球、具有區域優勢和?？铺厣?，在省內外有一定影響力的大型綜合性醫院。

　　

　　目前已封頂75%的建筑物，計劃2020投入使用。

　　

　　2 背景分析

　　

　　區位分析

　　

　　本項目用地位于佛山市南海區獅山鎮小塘桂丹路與三環東路交界處，位于珠江三大干流之一的北江之濱。屬南海區域中心地帶，區域位置優勢非常明顯，交通非常便利，距南海市區10 分鐘車程，臨地鐵3 號線和佛山新火車站，桂丹路和三環東路為南海區主要交通干道，市區內交通便利。

　　

　　基地周邊資源條件滿足規劃條件及發展需求?；刂协h(huán)境大部分仍保持自然生態，基地東側原有水庫，水面清澈，水面略有干涸?；匚鱾?cè)為大面積菜圃和魚塘。用地地形屬于典型的凹地類型，四周高，中間低，四周道路高出場地。

　　

　　基地周邊的交通情況分析：北側是一條市政規劃路，南側是桂丹路，基地西側有兩條道路，分別是三環東路和職業南路，東側為一片院區預留用地。

　　

　　3 建筑設計

　　

　　設計構思

　　

　　規劃理念：

　　

　　上善若水

　　

　　充分利用基地水資源，整體規劃動感有序，充分體現水之“生生不息，自由多變”，整體規劃體現出水的靈動和智慧。本規劃在“上善若水”的建筑設計中得到很好的體現。開窗即可盡收無限湖光美景，而設計師的巧妙布局，使得建筑與景觀相互輝映。臨水而建，人的生活將更加靈動智慧，更顯和諧自然，建筑亦與水剛?cè)岵爸乱蚨拥呢S富迷人，置身其中，或在欣賞風景，或又成為別人的風景，人生樂趣，盡在此處！設計延續基地中原有自然鄉村空間脈絡，建立符合基地自然特征的“自然-建筑-自然”的圈層式結構。在主要城市建設空間內部建立以水為主體的自然生態核心，建筑環水而建，成為城市內部一扇打開的“視覺水景窗”。

　　

　　造型構思：

　　

　　造型設計順應曲線體量，以簡潔造型，突出群體建筑錯落，多層次的整體景象，并在強調整體性的前提下，充分表現個性。所有建筑體量圍繞庭院伸展凝固，動態統一，具有生命的張力。各單體立面肌理均勻、連續、尺度、韻律相近，有強烈整體感，同時各有特色。表皮肌理虛實變化賦予建筑獨特表情，既延續城市界面，又成為視覺的焦點，加上光影的微妙變化，使之從周圍眾多的建筑中脫穎而出，體現卓爾不凡的氣質，闡述“生生不息”主題。

　　

　　功能布局

　　

　　門急診布置與主入口左側，入口標志明顯，基地四周與周邊道路緩坡相接，方便人流引入。

　　

　　住院樓設置在北面，直對醫院主出入口。

　　

　　醫技樓從下沉廣場生長演變，形成景觀的一部分。

　　

　　科研教學樓、行政樓沿丹桂路展開，與門急診樓共同形成豐富完整的城市界面。

　　

　　流線的外形、醫療布局相對集中，臨床科室一次性建設完畢，充分預留醫技發展空間；

　　

　　總平面圖

　　

　　交通流線分析

　　

　　樓層分布合理，以病人為主，流線短，減少使用垂直電梯；

　　

　　方案設計中充分考慮院內復雜的流線，使其互不干擾。本著醫患分流，潔污分流，人車分流的原則布置。

　　

　　機動車流，步行流線：兩種流線分離，互不交叉；

　　

　　消防流線：環形消防流線，車道通暢高效：

　　

　　消防登高面：滿足國家相關的規范要求。

　　

　　4 景觀設計

　　

　　園林式院區設計

　　

　　景觀分析

　　

　　景觀設計充分利用基地水資源，依水而建，動感有序的整體規劃，使得建筑與景觀相互輝映，營造園林式的現代化醫院，具體如下三個層次：

　　

　　第一層：為各區主入口，開敞式的廣場，配以點狀喬木綠化，放松患者的心情。舒緩就醫前的緊張心情。

　　

　　第二層：為建筑錯層形成的平臺式的醫院街。醫院街設置綠化盆景與多處休息休閑區域，既方便進入各個醫療單元，又可在等待中休息放松。 醫療街可以俯瞰整個下沉廣場，遠眺湖景與生活區，入目皆是美好景色。

　　

　　第三層：為下沉式廣場，廣場充分利用原始地形與綠化系統，對原基地內魚塘進行改造處理，結合東側湖面形成主體水景，通過水處理系統使得院區的水系形成循環，流水不腐，降低水體維護費.

　　

　　院區依水而建，營造園林式的現代化醫院。

　　

　　5 工程管理介紹與探討

　　

　　一、管理架構-代建制

　　

　　1、真放權、真使用；授予包括招投標、現場管理等一切工作權限；

　　2、挺身入局，全過程積極參與工程管理，分憂解難；

　　

　?。?）、招聘個別具有豐富工程經驗的專業人員；

　　

　?。?）、通過例會、重大事項討論等全程參與管理工作，尊重代建公司的專業意見；

　　

　　二、積極引入第三方審計、第三方全過程造價管理，強化廉政建設

　　

　　1、審計前移，重大事宜咨詢審計，每季度出具審計報告、整改通知書；

　　

　　2、尊重審計，積極配合，豎立并不斷鞏固規章制度第一的原則。

　　

　　三、變更管理

　　

　　1、變更是工程管理的一大重點領域，廉潔風險高發，合同糾紛多；

　　

　　2、分檔管理：

　　

　?。?）、50萬以下，衛計局審批；

　　

　?。?）、50萬至250萬，副區長審批；

　　

　?。?）、超過250萬，區長審批。

　　

　　3、先批后做，未批先做一律不予結算。

　　

　　4、主動建立變更臺賬，原因、金額記載清楚。

　　

　　四、三個先行

　　

　　1、信息論證先行；

　　

　　2、醫療工程先行；

　　

　　3、周邊道路規劃、公交樞紐設計先行。

　　

　　1、信息論證先行

　　

　　1）擁擠的掛號處、收費窗還需要那么多嗎？

　　

　　2）還需要布置那么多網線、購買那么多有線電視嗎？

　　

　　3）醫院能夠承受網絡癱瘓、斷網的代價嗎？如何避免？

　　

　　采取多種措施、技術方案，確保網絡順暢、不癱瘓、不崩潰

　　

　　2、醫療工程設計先行

　　

　　1）房子還沒打樁就要開始設計手術室了嗎？

　　

　　2）醫療工程需要大量的電氣容量、管井通道，需要加大結構承重。

　　

　　3）醫療工程啟動晚了會導致邊建邊拆、費用超支、工期延誤。

　　

　　干凈整潔的手術室旁邊必然有面積很大的凈化機房

　　

　　3、周邊道路規劃、公交樞紐設計先行

　　

　　1）醫院建好了，公交站沒建好；

　　

　　2）醫院建好了，周邊道路開始改造、職工病人怨聲載道。

　　

　　3）一定要主動呼吁、積極通過上級部門聯系交通部門，道路建設先行規劃，同步落成。

　　

　　五、積極選用先進適宜的新技術

　　

　　1、軌道物流小車；

　　

　　2、光導管；

　　

　　光導管作為一種無電照明系統，采用這種系統的建筑物白天可以利用太陽光進行室內照明。其基本原理是，通過采光罩高效采集室外自然光線并導入系統內重新分配，再經過特殊制作的導光管傳輸后由底部的漫射裝置把自然光均勻高效的照射到任何需要光線的地方，從黎明到黃昏，甚至陰天，導光管日光照明系統導入室內的光線仍然很充足。

　　
